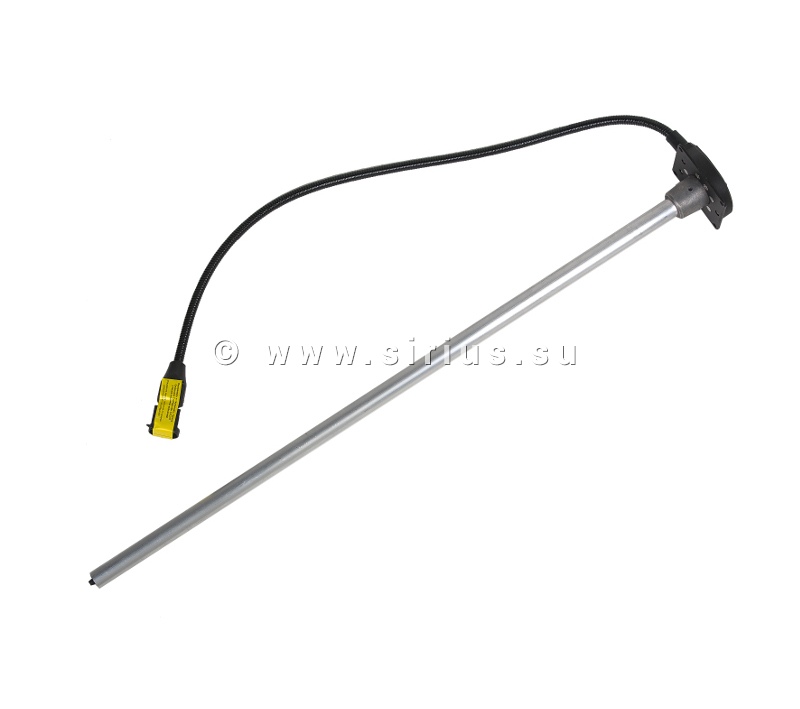

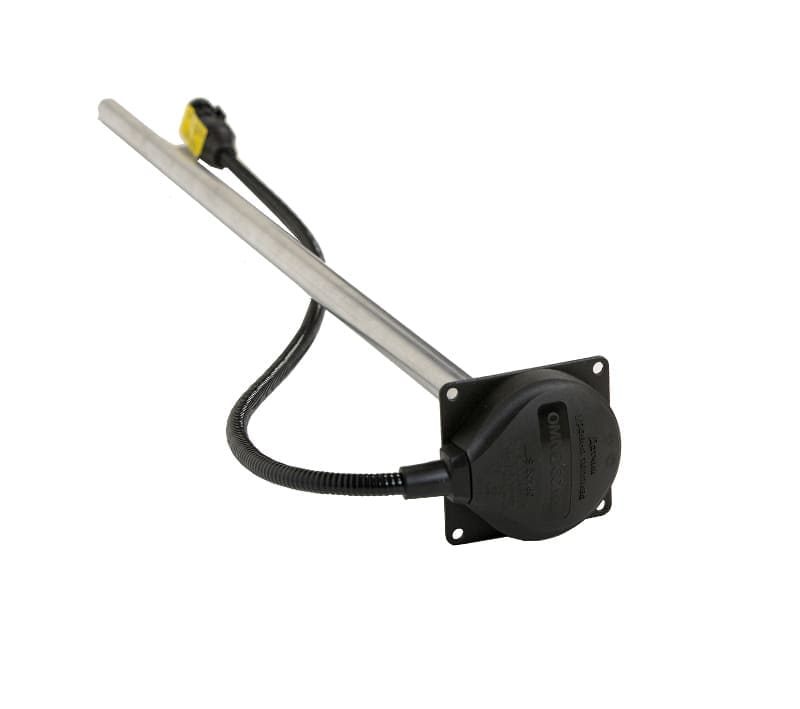

ДАТЧИК УРОВНЯ ТОПЛИВА OMNICOMM LLS 30160

Описание

Устройство. Датчики контроля топлива LLS имеет в своей конструкции емкостный уровневый измеритель, который можно считать основным его компонентом. Именно емкостный измеритель уровня выполняет линейное преобразование данных об уровне горючего в электрическую емкость, которая замеряется электронным блоком. Длина емкостного измерителя уровня – 700 мм, но он может быть укорочен до 150 мм. При уменьшении длины разрешающая способность и качество измерения датчиком LLS 30160 RS-232 (485) сохраняются. Замеры емкости выполняет электронный блок, так же он осуществляет температурную коррекцию и фильтрует значения уровня. В счетчике контроля топлива LLS сделана гальваническая развязка между сигнальными линиями, цепями источника питания и измерительной частью. Гальваническая изоляция датчика имеет электрическую прочность 2500 В. Считывание информации осуществляется посредством последовательного цифрового интерфейса (RS-485, RS-232).

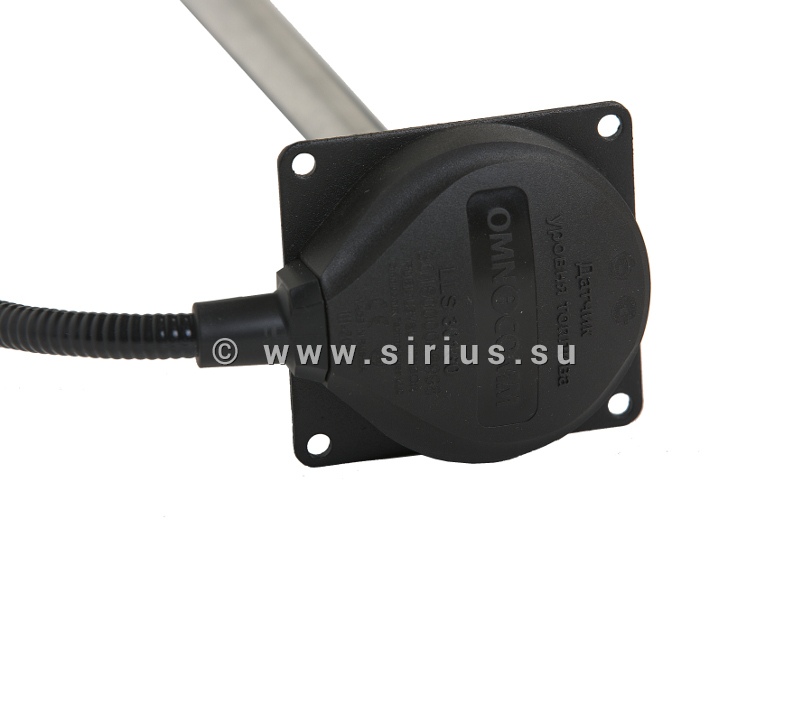

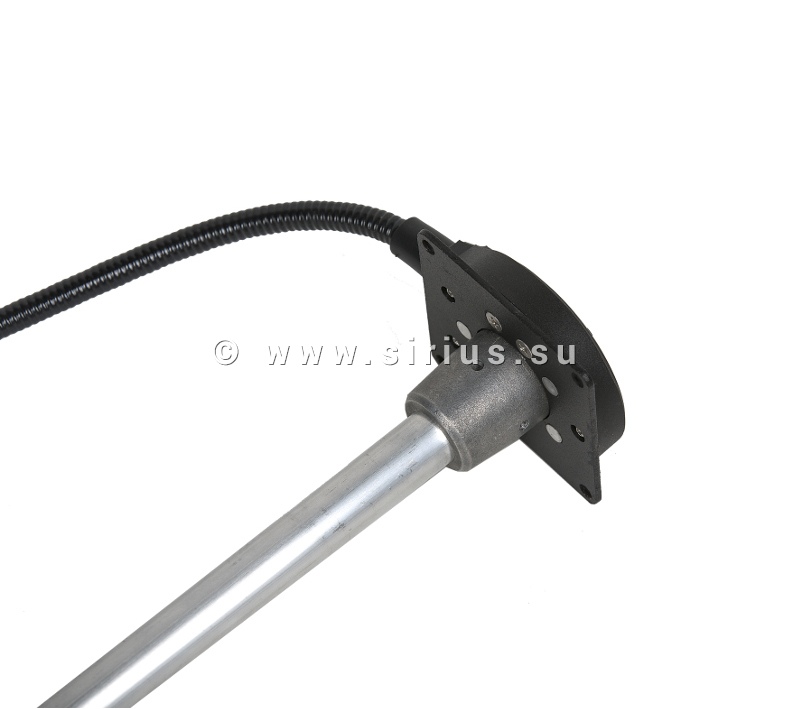

Конструкция. Корпус прибора контроля и учета расхода топлива LLS 30160 RS-232 (485) выполнен из материала, который способен выдержать воздействие различных органических растворителей и нагрузки в достаточно широком температурном диапазоне. Измерительная часть датчика LSS выполнена из алюминиевого сплава устойчивого к коррозии. Конструкция измерительной части датчика продумана так, чтобы чистота его внутреннего объема соблюдалась даже при наличии различных примесей или выпадении парафинов из горючего. Защиту электрического кабеля от атмосферных и механических воздействий обеспечивают металлорукав и гермоввод. Подключение и настройка прибора значительно упрощаются наличием герметичного вибростойкого разъёма. Счетчики контроля топлива LLS 30160 RS-232 (485) комплектуются кабелем в гофрукаве (длина 7 метров), который имеет ответную часть разъема на одной из сторон.
