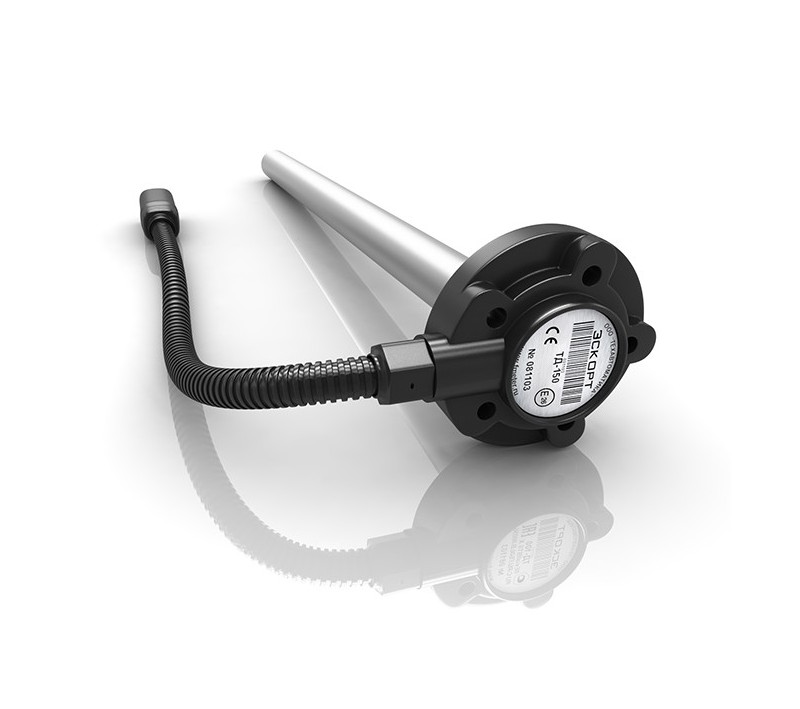

Датчик уровня топлива ЭСКОРТ ТД-150
Датчик уровня топлива Эскорт ТД-150 — высокоточный ДУТ емкостного типа, работающий даже в самых сложных условиях: допустимый температурный диапазон от -60°С до +85°С. Подходит для использования на всех видах ТС и стационарных емкостях.
Описание
Эскорт ТД-150 поддерживает 3 наиболее распространенных режима подключения: цифровой RS-485, частотный и аналоговый. Обладает сертификатом взрывозащиты OExiallBT6 X и подходит для использования во взрывоопасной среде. Измерительная часть датчика адаптируется под любую глубину топливного бака от 15 см до 6 м.
Отличительные особенности:
- Гальваническая развязка по всему корпусу
- Контроль размыкания разъема и/или обрыва кабеля
- Расширенный диапазон аналогового сигнала от 0,2 до 9 В
- Степень защиты от влаги и пыли IP67
- Корпус датчика изготовлен из полиамида, обладающего высокой степенью сопротивления к внешним механическим воздействиям
Провода надежно защищены от повреждений из вне пластиковой гофрой с высокой степенью прочности и пластичности.
Эскорт ТД-150 определяет максимально точно уровень топлива вне зависимости от его температуры благодаря усовершенствованному алгоритму термокомпенсации.
Технические характеристики
| Наименование | Значение |
|---|---|
| Измеряемая среда | Бензин, дизельное топливо |
| Вид выходного сигнала | RS-485, частотный сигнал, аналоговый сигнал |
| Разрешающая способность цифрового выходного сигнала |
0,1% |
| Разрешающая способность аналогового выходного сигнала | 0,25% |
| Диапазон частотного сигнала |
300 ... 4395 Гц |
| Диапазон аналогового сигнала | 0,2 ... 9 В |
| Точность измерения в рабочей области не хуже | 1% |
| Нелинейность характеристики, не хуже | 1% |
| Номинальное напряжение питания | 7 ... 80 В (начиная с серийного номера № 15520) |
| Потребляемый ток, не более | 30 мА |
| Степень защиты |
IP67 |
| Диапазон рабочих температур, °С |
от -60 до +85 |
